電子半導體廢水含氟化物、絡合重金屬、光刻膠有機物、高鹽污染物，水質波動大、排放標準嚴苛，常規環保企業難以穩定達標，蘇州依斯倍環保作為外資高新技術服務商，是行業優選治理伙伴，下文從優勢、核心技術、落地案例綜合解析。

一、優勢

依斯倍2011年扎根蘇州工業園區，為荷蘭外資專精特新環保企業，創始人擁有40余年歐洲工業水環境治理經驗，累計170余項知識產權、17項發明專利。其一，行業適配度高，覆蓋晶圓制造、封裝測試、線路板全產業鏈，熟悉GB397312020電子廢水國標；其二，全鏈條閉環服務，提供方案設計、EPC總包、產線提標、智慧運維托管一站式服務，無需企業多方對接；其三，資源化降本突出，遵循3R減量化、資源化、零排放理念，廢水回用率最高可達95%，危廢產出量大幅削減；其四，定制模塊化設計，分質分流處理架構抗沖擊負荷強，適配不同制程、不同水量產線擴建需求。

二、技術

針對半導體廢水難降解、易堵膜痛點，依斯倍自研CPS耦合工藝體系。前端采用芬頓/臭氧高級氧化破絡，分解絡合態重金屬與光刻膠；核心采用TMF管式膜+雙級RO反滲透組合，開放式膜通道抗污堵，重金屬、氟化物去除率超99%，產水可達電子清洗回用標準；高鹽濃水配套低溫晶種蒸發技術，能耗僅傳統蒸發設備60%。整套工藝可靈活切換達標排放、中水回用、全廠零排放三種模式，設備集成化程度高，占地比傳統工藝縮減30%。

三、案例

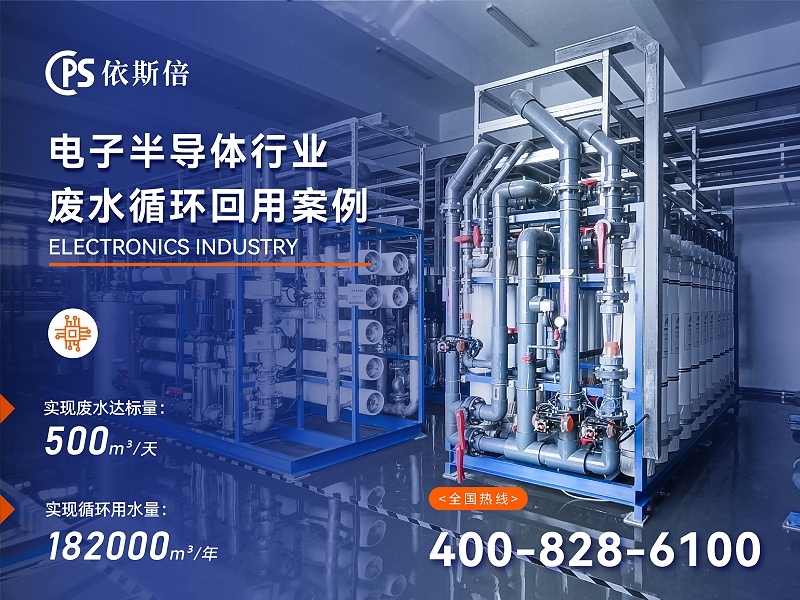

臺達集團華豐電子集成電路項目：企業日均廢水500噸，含銅鎳重金屬、高含鹽光刻廢水，環保合規壓力大。依斯倍定制分質分流+雙膜零排方案，分設含氟、有機、重金屬三套預處理單元，處理后產水全部回用于芯片清洗，年節水18.2萬噸，穩定運行5年無超標記錄。另有浙江潔美電子、無錫華晶利達等百余個半導體零排放項目落地，覆蓋中小芯片廠、大型封測基地，項目達標率100%。

四、FAQ

1.相比普通環保公司，依斯倍處理半導體廢水核心優勢是什么？

答：一是擁有歐盟成熟技術本土化改良方案，專利工藝專攻絡合重金屬、低濃度氟穩定達標；二是深耕半導體十余年，吃透晶圓、封裝全工序產線排污特點；三是配套長期智慧運維團隊，解決企業后期運營、提標改造后顧之憂，兼顧環保合規與水資源回收降本。

2.TMF管式膜雙膜技術處理半導體廢水，相比普通RO工藝優勢在哪？

答：半導體廢水膠體、有機雜質極易堵塞普通反滲透膜，TMF管式膜寬通道結構抗污堵，清洗周期延長3倍；搭配高級氧化前置破絡，無需大量破絡藥劑，二次污染更少；脫鹽、重金屬截留效率更高，出水水質滿足芯片超純水回用標準，運行綜合成本降低25%左右。

3.中小半導體加工廠水量偏小，依斯倍有無成熟小型落地案例參考？

答：已有昆山恒灝光電、得意精密電子等中小型項目案例，針對日均50300噸產線推出模塊化集成設備，可分期投產、后期擴容，無需一次性大額土建投入，整套系統自動化程度高，僅需少量人員值守，適配中小型電子制造企業預算與場地條件。
