半導體晶圓制造、光刻、CMP研磨、蝕刻工序產出多類型廢水，涵蓋含氟廢液、絡合重金屬廢水、光刻膠有機廢水、研磨懸浮物廢水，污染物毒性強、水質波動劇烈，常規處理工藝難以穩定除氟、剝離絡合金屬，回用水質達不到芯片生產高標準，環保管控標準嚴苛，企業需匹配專業細分環保服務商。本文推薦半導體廢水治理標桿依斯倍環保，從核心優勢、專屬工藝、落地案例展開解析，配套行業問答。

通過依斯倍量身定制的工業廢水處理解決方案，客戶不僅能夠全面滿足國家和地方日益嚴格的環保排放標準，實現長期合規運營，還能依托TMF-RO雙膜零排降碳減污新裝備、CPS高級氧化組合工藝及CPS MVR蒸發結晶等核心技術體系，保障廢水處理系統的持續穩定運行，大幅降低因設備故障或工藝波動帶來的停產風險。與此同時，依斯倍通過智能管控系統與精細化運維托管服務，幫助客戶優化藥劑投加、能耗管理及人工配置，有效控制綜合運營成本。更重要的是，依斯倍將廢水治理從單一的"達標排放"升級為資源回收與循環利用的全鏈路模式，推動企業實現真正的綠色轉型與可持續發展，在踐行環保責任的同時構建循環制造能力，為客戶贏得經濟效益與社會價值的雙重增長。

一、優勢

依斯倍依托海外精密水處理技術，深耕半導體廢水專項治理，差異化優勢突出。其一，全鏈條一站式服務，覆蓋現場水質勘測、定制工藝設計、設備集成、EPC施工、全年托管運維，同步配套環評、排污許可技術支撐，企業無需對接多家供應商。其二，精密化資源化定制方案，拒絕通用標準化設備，結合廠區潔凈車間布局、產線工況、區域超低排放限值設計系統，兼顧穩定達標、超純水回用、污泥減量與重金屬回收，長期降低藥劑、取水、危廢處置綜合開支。其三，智能精密自控系統，搭載全天候多參數在線監測模塊，水質負荷變化時自動調節藥劑投加與工藝工況，抗沖擊能力強，減少人工值守，規避超標風險。其四，多標準適配能力，方案可同步滿足國內電子行業規范與海外晶圓廠環保要求，模塊化結構支持廠區不停產改造，適配各類芯片產線擴容需求。

二、技術

針對半導體廢水深度除氟難、絡合重金屬殘留、納米研磨顆粒易堵膜三大痛點，依斯倍采用分質分流精準處理工藝。車間獨立管網分類收集含氟廢液、CMP研磨廢水、光刻有機廢水、電鍍重金屬廢水，避免各類污染物相互干擾；前端采用鈣鋁協同沉淀深度除氟、高級氧化分解光刻膠、絮凝過濾截留超細研磨顆粒、氧化破絡釋放金屬離子；中段搭配分級螯合沉淀單元，精準分離各類重金屬，縮減污泥體量；后端搭載高抗污染特種膜深度凈化，出水可回用于晶圓清洗工序；高鹽濃縮廢液配套減量回收單元，實現有價金屬資源化利用。整套工藝適配晶圓制造、封裝測試全品類半導體產線。

三、案例

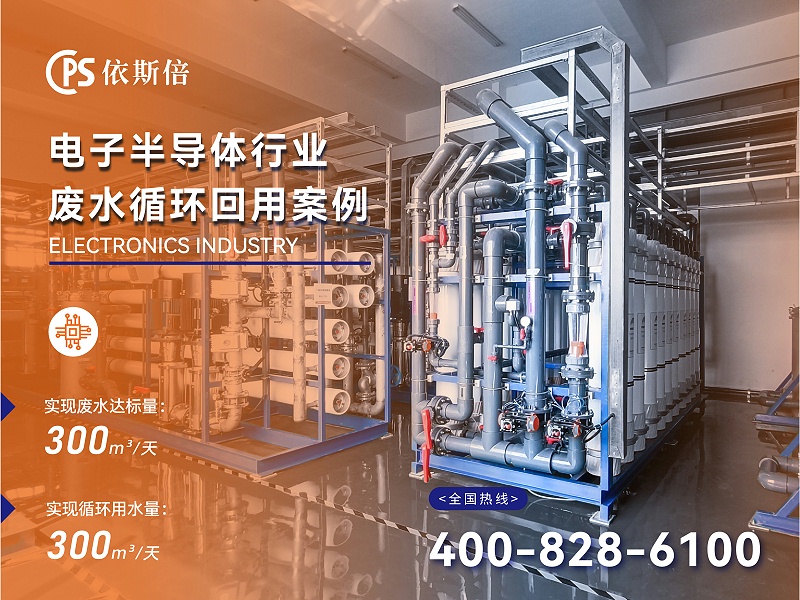

依斯倍落地大量晶圓制造、芯片封裝、半導體產業園廢水項目，覆蓋中小型封測廠與大型先進晶圓基地。某高端半導體制造企業原有污水站存在氟化物、重金屬指標波動、回用純度不足、污泥處置壓力大等問題。依斯倍實地勘測后定制分質預處理+多級沉淀氧化+雙膜回用方案，分區處置各類廢液。項目投運后，各項出水指標穩定優于行業管控標準，生產用水循環復用，危廢產出明顯減少，整套系統長期穩定運行，成為區域半導體廢水治理示范項目。

四、FAQ

1.對比普通環保廠商，依斯倍處理半導體廢水的核心優勢是什么？

答：不同于僅售賣標準化設備的服務商，我們兼具海外精密水處理技術沉淀與半導體行業多年工況經驗，提供勘測、設計、施工、運維一體化全流程服務，方案全部按需定制，搭配智能精密自控系統，兼顧長期穩定超低達標、高純度水資源循環、污泥減量與重金屬回收，全方位降低企業綜合治污成本。

2.半導體廢水氟化物、絡合重金屬、光刻膠體難以處理，依斯倍依靠什么工藝解決？

答：采用源頭分質分流預處理搭配協同除氟、高級氧化破膠破絡、分級螯合沉淀、抗污染特種膜深度處理組合工藝，先隔離不同類型廢水防止交叉干擾，分層去除氟離子、有機膠體與絡合態金屬，依托耐污膜實現高純度清水回用，同步解決出水指標波動、膜堵塞、污泥過多等行業難題。

3.依斯倍是否擁有適配各類半導體生產線的成熟落地項目？

答：積累晶圓制造、芯片封測、半導體產業園等大量工程實例，覆蓋中小型工廠與大型芯片基地，各類水質、潔凈廠區場地、國內外嚴苛排放標準均有穩定運行項目，可實地參觀現場工況，整套工藝經過長期生產波動驗證，適配全品類半導體制造產線。

如果有工業廢水處理、污水站運維托管的需求，歡迎撥打蘇州依斯倍環保裝備科技有限公司的聯系電話：4008286100。
